スミスのタコメーター

皆さんこんばんにゃ。

あーにゃです。

前回タテグロのマフラーを作りまして数ヶ月が経ちますが、今の所グロちゃんは元気に走ってくれてます。

いきなりですが今回は、スミスのタコメーターをタテグロに付けてみます！

なぜスミスかは、気に入ったデザインがこれしかなかったからです、それだけです笑

とりあえずネットオークションで中古ジャンクを購入。

s54スカイラインを参考に8000回転までのものを購入。

本体サイズは80Φです。

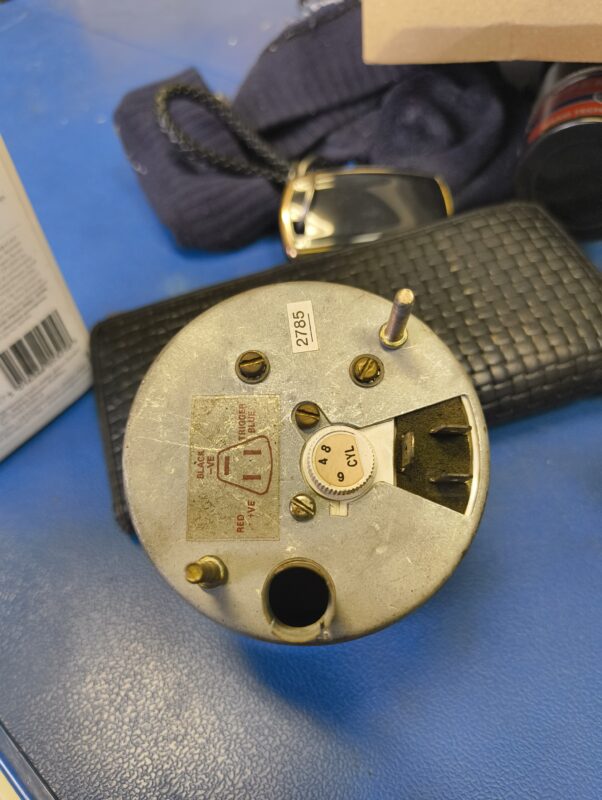

気筒数切り替えスイッチがあるので汎用品かな？

メーターランプ欠品でしたがなんとかなると思います。

配線は書いてある通り下から＋VE RED＝イグニッションON・アクセサリー電源。

−VE＝アース、TRIGGER BLUE＝回転信号です。

回転信号はイグニッションコイルのマイナス端子に繋げばOK。

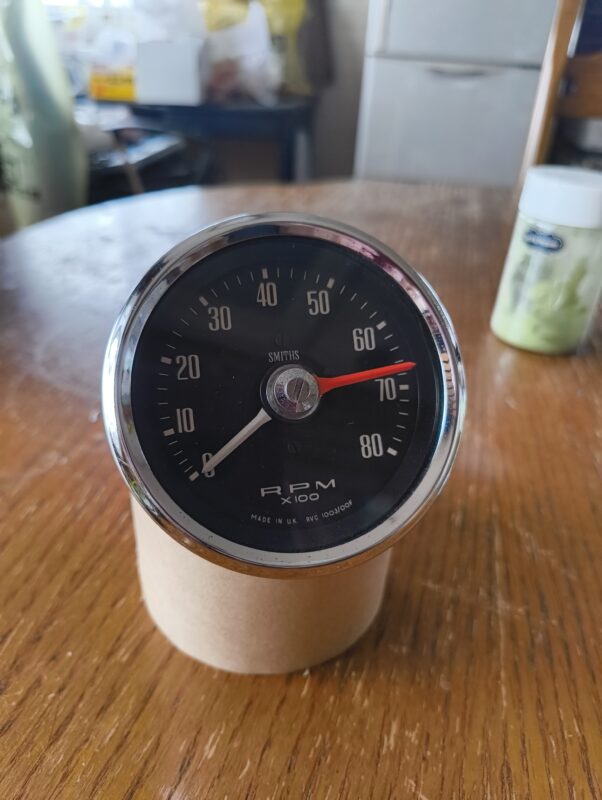

とりあえずジャンクでの購入なので通電確認。

無事動きました！

次は車体への取り付けです。

規格物なので普通に売ってますが、高いし好みの形がなく値段が高いので、会社にある物で作っていきます。

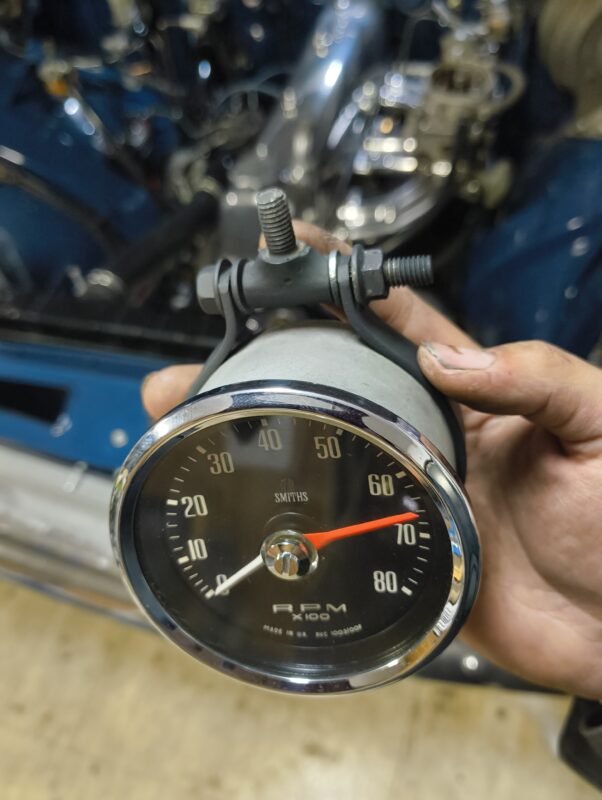

こんな感じで裏からナットで止めます。

自分のグロはダッシュボード下に鉄製の化粧プレートを付けているのでそこに穴を開けて固定できます。

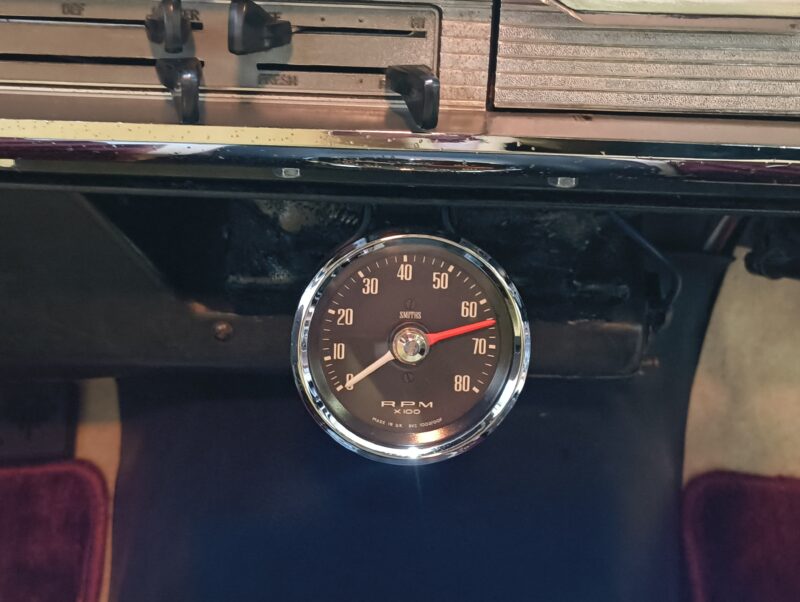

付きました。

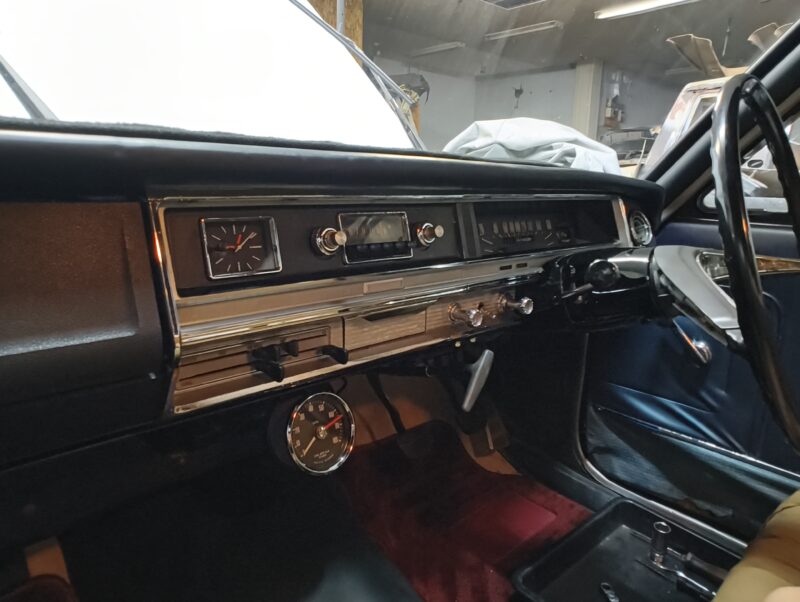

デザインがPA30ダッシュとベストマッチしてます！

欠品していたメーターランプもいらない電球ソケットを持ってきて取り付け。

ナイトモード

美しい。

しっかりタコメーターとして動いてくれているので一安心です。

直列６気筒は音の割に回転が低めなんですね！
